TERMOPLÁSTICOS Y TERMOESTABLES

Los termoplasticos pueden reciclarse y los termoestables no, ademas los termoplasticos no necesitan modificación química y es reversibñle y los termoestables si necesitan modificación y son irreversibles.

Termoplásticos
Resinas fenolicas PE
Resinas de urea UF
Resinas de melamina MF
Resinas de poliester UP
Resinas epoxi EP
Poliuretanos PUR
Policarbonatos PC

Termoestables
Policlururo de vinilo PVC
Polietileno PE
Polimetacrilato PMMA
Poliamidas PA
Siliconas
Fluorados PTFE

Caja de cambios

La caja de cambios o caja de velocidades manual, es aquella en la que el conductor establece la fuerza de tracción del automóvil, utilizando diferentes etapas de engranajes colocados dentro de un cuerpo. Este cuerpo está lleno hasta determinado nivel, de aceite lubricante de mas alta viscosidad y resistencia a la presión que el lubricante del motor.Las cajas de cambios manuales pueden utilizar diferentes esquemas de trabajo entre los engranajes, y los modos en que se acoplan para transmitir la fuerza del motor.

Máquina bicolor

Valvula 3/2




















Valvula 5/2



























Valvula 4/2


























Valvula selectora

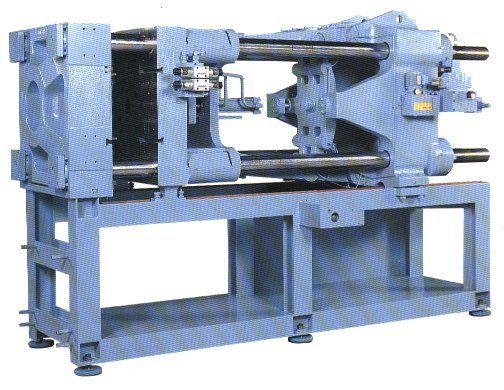

Máquina de inyección con cierre de rodillera.

























Máquina de inyección con cierre hidraúlico

Bomba hidraulica

Una bomba es una máquina hidráulica generadora que transforma la energía (generalmente energía mecánica) con la que es accionada en energía hidráulica del fluido incompresible que mueve. El fluido incompresible puede ser líquido o una mezcla de líquidos y sólidos como puede ser el hormigón . Al incrementar la energía del fluido, se aumenta su presión, su velocidad o su altura, todas ellas relacionadas según el principio de Bernoulli. En general, una bomba se utiliza para incrementar la presión de un líquido añadiendo energía al sistema hidráulico, para mover el fluido de una zona de menor presión o altitud a otra de mayor presión o altitud.

Cilindro hidráulico tipo buzo.

Es el cilindro que encontramos en los gatos o elevadores hidráulicos. Hacen la presión en una sola dirección, liberándose dicha presión cuando accionamos algún tipo de mecanismo, ya sea una palanca,llave o pulsador. Solo disponen de una cámara. También llamados de simple efecto.

Cilindro hidráulico tipo simple efecto.
Este tipo de cilindro puede ser de empuje o tracción. El retorno del vástago se realiza mediante la fuerza de la gravedad, el peso de una carga o por medio de un muelle.
Es normal encontrar en este cilindro un agujero para que la cámara no se llene de aire.

Cilindro hidráulico tipo doble efecto.
En este tipo de cilindro tenemos dos orificios que hacen de entrada y salida de fluido, de manera normal. Incluso pueden llevar válvulas para regular la velocidad de desplazamiento del vástago.
Suelen ir acompañados de válvulas distribuidoras, reguladoras y de presión en su montaje en la instalación hidráulica.
Tiene dos cámaras, una a cada lado . En el émbolo es donde va sujeto el vástago o pistón; y es el que hace que se desplace el vástago de un lado a otro según le llegue el fluido por una cámara u otra.
El volumen de fluido es mayor en el lado contrario al vástago, esto repercute directamente en la velocidad del mismo, haciendo que la velocidad del retorno del vástago un poco mayor que en su movimiento de salida.

Relé

El relé es un dispositivo electromecánico, que funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en 1835.

Experiencia de Torricelli.

Para medir la presión atmosférica, Torricelli cogió un tubo largo cerrado por uno de sus extremos, lo llenó de mercurio y le dio la vuelta sobre una vasija de mercurio. El mercurio descendió hasta una altura de 0.76 m sobre el nivel del mar. como el extremo cerrado del tubo se encuentra casi al vacío p = 0, y sabiendo la densidad del mercurio es 13.55 g /cm³ ó 13550 kg/m³ podemos determinar el valor de la presión atmosférica.

Comparación cierre hidraulico y cierre de rodillera.

Maquina de inyección

filtro de aire, regulador y lubricador.

Un filtro de aire es un dispositivo que elimina partículas sólidas como por ejemplo polvo, polen y bacterias del aire. Los filtros de aire encuentran una utilidad allí donde la calidad del aire es de relevancia, especialmente en sistemas de ventilación de edificios y en motores tales como los de combustión interna, compresores de gas, compresores para bombonas de aire, turbinas de gas y demás.





Un regulador es un dispositivo electrónico creado para obtener un valor de salida deseado en base al nivel de entrada, ya sea mecánico o eléctrico.

Este consiste en fijar el valor de la tensión de salida, siendo esta típicamente de 9, 12, 15 o 18 V, en función de la entrada y las condiciones de la pista. Por lo general es un elemento de bajada y con una disipación de calor proporcional. Un ejemplo mecánico es una llave de agua donde se regula el flujo de agua que sale por ella.








El aire comprimido pasa a traves del lubrificador mezclandose con una fina capa de aceite que arrastra en suspension hasta las partes moviles de los dispositivos neumaticos. De esta manera son lubricados disminuyendo la friccion y evitando el desgaste.

Alabeamiento . El alabeamiento de una pieza ocurre por una contracción no uniforme, esto altera no solo a las dimensiones sino tambien el contorno y angulos de la pieza moldeada.

Para evitar el alabeamiento no hay solucion unica.


ALABEAMIENTO

Temperatura
Alto de temperatura del material --> disminuye
Alta temperatura del molde --> disminuye
Enfriamiento uniforme de la pieza --> disminuye
Presión

Presion
Alta presion de inyeccion --> aumenta
Tiempo largo de sostenimiento --> aumenta

Geometría
Mayor espesor de la pieza --> disminuye
Espesores no uniformes --> aumenta
Entradas grandes --> aumenta

Otros
Alta velocidad de llenado del molde --> disminuye

Un fluido no newtoniano es aquél cuya viscosidad varía con la temperatura y presión, pero no con la variación dv/dy.

Aunque el concepto de viscosidad se usa habitualmente para caracterizar un material, puede resultar inadecuado para describir el comportamiento mecánico de algunas sustancias, en concreto, los fluidos no newtonianos. Estos fluidos se pueden caracterizar mejor mediante otras propiedades reológicas, propiedades que tienen que ver con la relación entre el esfuerzo y los tensores de tensiones bajo diferentes condiciones de flujo, tales como condiciones de esfuerzo cortante oscilatorio.



Un fluido newtoniano es un fluido cuya viscosidad puede considerarse constante en el tiempo. La curva que muestra la relación entre el esfuerzo o cizalla contra su tasa de deformación es lineal y pasa por el origen, es decir, el punto [0,0]. El mejor ejemplo de este tipo de fluidos es el agua en contraposición al pegamento, la miel o los geles que son ejemplos de fluido no newtoniano.

1.- CONDUCCIÓN:

Es el principal medio de transferencia de calor. Se realiza por la transferencia de energía cinética entre moléculas, es decir, se transmite por el interior del cuerpo estableciéndose una circulación de calor. La máxima cantidad de calor que atravesará dicho cuerpo será aquella para la cual se consigue una temperatura estable en todos los puntos del cuerpo.

En este tipo de transmisión se debe tener en cuenta la conductividad térmica de las sustancias (cantidad de calor transmitido por unidad de tiempo, superficie, gradiente de temperatura).



2.- CONVECCIÓN:

El calor de un sólido se transmite mediante la circulación de un fluido que le rodea y este lo transporta a otro lugar, a este proceso se le llama convección natural. Si la circulación del fluido está provocada por un medio externo se denomina convección forzada.







3.- RADIACIÓN:

El calor se transfiere mediante emisiones electromagnéticas que son irradiadas por cualquier cuerpo cuya temperatura sea mayor a cero grados Kelvin. El estado de la superficie influye en gran medida en la cantidad de calor radiado. Las superficies mates son más favorables que las pulidas y los cuerpos negros son los de mayor poder de radiación, por este motivo se efectúa un ennegrecimiento de la superficie radiante. La transferencia de calor por radiación no se tiene en cuenta puesto que a las temperaturas a que se trabaja ésta es despreciable

Comparador de reloj

El reloj comparador es un aparato que transforma el movimiento rectilineo de los palpadores o puntos de contacto en movimiento circular de las agujas. Es un instrumento de medición que se utiliza en los talleres e industrias para verificar piezas y que por sus propios medios no da lectura directa, pero también sirve para comparar las diferencias que existen en la cota de varias piezas que se quieran verificar.

La capacidad para detectar la diferencia de medidas es posible gracias a un mecanismo de engranajes y palancas, que van metidos dentro de una caja metálica de forma circular. Dentro de esta caja se desliza un eje, que tiene una punta esférica que hace contacto con la superficie. Este eje al desplazarse mueve la aguja del reloj, haciendo posible la lectura directa y fácil de las diferencias de medida.

• La precisión de un reloj comparador puede ser de centésimas de milímetros o incluso de milésimas de milímetros micras según la escala a la que esté graduado. También se presentan en milésimas de pulgadas.
• El mecanismo se basa en transformar el movimiento lineal de la barra deslizante de contacto en movimiento circular que describe la aguja del reloj.
• El reloj comparador tiene que ir incorporado a una galga de verificación o a un soporte con pie magnético que permite colocarlo en la zona de la máquina que se desee.
• Es un instrumento muy útil para la verificación de diferentes tareas de mecanizado, especialmente la excentricidad de ejes de rotación.

Plastometro de extrusion

El plastómetro de extrusión sirve para medir el indice de fluidez ,esta es una medida que esta relacionada con el peso molecular. Consiste en meter plástico en un cilindro, dejarlo caer y pesar el plástico que ha caido durante 10 minutos.

Historia del plástico. El primer plástico se origina como resultado de un concurso realizado en 1860 en los Estados Unidos, cuando se ofrecieron 10.000 dólares a quien produjera un sustituto del marfil (cuyas reservas se agotaban) para la fabricación de bolas de billar. Ganó el premio John Hyatt, quien inventó un tipo de plástico al que llamó celuloide.

¿Qué es un compresor? ¿Para qué sirve?

Es una maquina de fliuido que esta hecha para aumentar la presión y desplazar unos fluidos llamados compresibles (vapores y gases), se realiza con la energia que intercambian la maquina y el fluido. El trabajo que realiza el compresor es transferido a la subsustancia que pasa por el y se convierte en energia de flujo, esta aumenta la presion y la energia cinetica llevandola a fluir.

Estos compresores desplazan fluidos, son maquinas termicas porque su trabajo es compresible, sufre cambios de densidad y de temperatura, esto le diferencia de los ventiladores y de los sopladores.

Hola soy Jona y este es mi blog de trabajo del modulo de plasticos que estoy haciendo, bienvenidos.
